金型　技術情報

■点字プレート

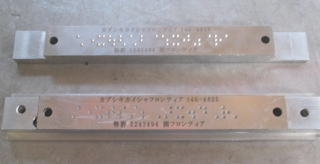

点字打刻機は電動式、手動式のどちらも弊社で開発した金型を使用します。

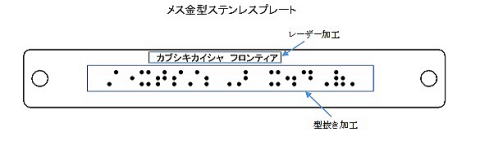

メス金型はステンレスプレートと冶具、フッ素ゴムで構成されています。0.2mmのステンレスプレートを弊社の金型製造専用機を使用し
下図のように「カブシキカイシャ　フロンティア」の点字を型抜き加工します。点字の上にはレーザー加工で点字の内容を刻印します

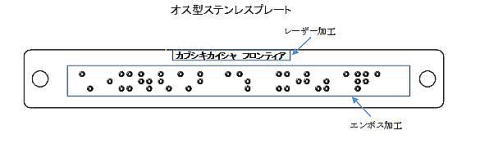

オス金型はプレートと冶具で構成されています。
0.3mmのプレートを弊社の金型製造専用機を使用し、
下図のように「カブシキカイシャ　フロンティア」の点字をエンボス加工を行います。点字の上にはレーザー加工で点字の内容を刻印します。
オス型とメス型の型抜き加工とエンボス加工を同時に機械加工を行うことにより、従来の生産方式より短時間で正確に生産できるので大きな優位性があります。

■二層金型構造
